Venta de Equipo de Medición
Hoy en día, las máquinas de medición han aumentado su rendimiento, velocidad y versatilidad, impulsados por los avances tecnológicos de la óptica, cámaras, software y electrónica.
El Fabricante: Micro-Vu
Somos el distribuidor autorizado de Micro-Vu en la región. Micro-Vu es una empresa fundada en 1959 con sede principal en California, USA. Dedicada al diseño y manufactura de los equipos de medición con múltiples sensores y al diseño del software de metrología InSpec®.
Micro-Vu cuenta con una experiencia de mas de 55 años en la industria de medición por visión. Hoy en día, es líder mundial en la manufactura de equipos de medición.
Las máquinas Micro-Vu
Los equipos Micro-Vu, son máquinas de medición tridimensional sin contacto, para el control dimensional de piezas. Estas, implementan nuevas tecnologías que permiten realizar mediciones precisas, repetitivas y rápidas para muchos tipos de piezas.
Sol
Modelo semi-automatizado capaz de hacer mediciones con alta precisión y repetitividad a un precio accesible. SOL cierra la brecha entre los sistemas de medición manuales y automáticos.
• Detección automática de bordes.
• Zoom programable motorizado.
• Iluminación: Luz de Superficie / Luz de Perfil / Luz Coaxial: LED de larga duración. Sistemas a color, que utilizan LED blancas. Anillo de luz estándar: 16 segmentos. Anillo de luz Macro: 40 segmentos
• Calibración no-lineal de óptica y plataforma.
• Software de metrología InSpec® propio.
• Compatibilidad de programas de medición con diferentes modelos Micro-Vu.
• Idónea para medición semi-automática de piezas pequeñas.
| Sol 161 | Sol 311 | Sol 312 | |
| Volumen de Medición (mm) |
160x160x160 | 315x315x160 | 315x315x250 |
| Capacidad de la plataforma (kg) |
10 | 10 | 10 |
| Precisión XY* (μm) | 2.8+L/150 | 4.5+L/150 | 4.5+L/150 |
| Precisión Z* (μm) | 2.8+L/100 | 2.8+L/100 | 3.3+L/75 |
| Dimensión de Máquina (mm) |
545x705x775 | 827x1043x824 | 827x1043x1019 |
*Unidades de precisión en micras; unidades de longitud (L) en milímetros.

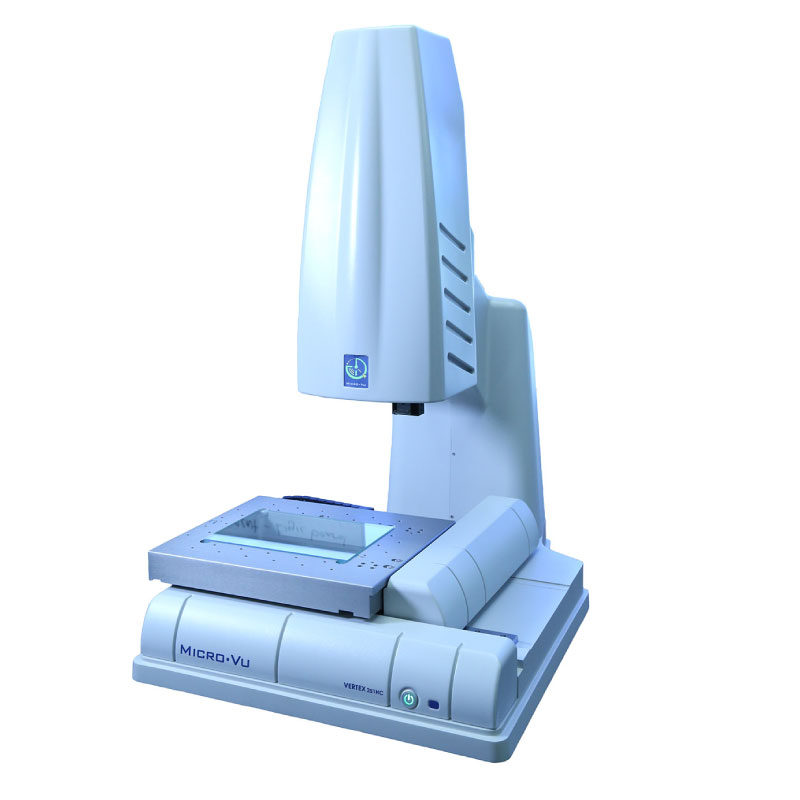

Vertex
El modelo Vertex es ideal para la medición en serie de piezas pequeñas. Cuenta con la pre-instalación de múltiples sensores, que permiten incorporar el uso de la cámara, palpador y láser en el mismo programa de medición.
• Detección automática de bordes.
• Mediciones hechas a gran velocidad y alta precisión.
• Zoom programable motorizado.
• Iluminación LED programable de 3 diferentes fuentes (anillo de luces, perfil, coaxial).
• Enfoque automático.
• Calibración no-lineal de óptica y plataforma.
• Software de metrología InSpec® propio.
• Compatibilidad de programas de medición con diferentes modelos Micro-Vu.
• Idónea para la medición en serie de piezas pequeñas.
• Permite incorporar láser, palpador y eje giratorio.
| Vertex 261 | Vertex 341 | Vertex 342 | ||||
| Volumen de Medición (mm) | 250x160x160 | 315x315x160 | 315x315x250 | |||
| Capacidad de la plataforma (kg) | 10 | 10 | 10 | |||
| Precisión XY* (μm) | 2.0+L/250 | 2.0+L/250 | 2.6+L/175 | 2.6+L/175 | 2.6+L/175 | |
| Precisión Z* (μm) | 2.0+L/200 | 2.0+L/200 | 3.0+L/150 | 3.0+L/150 | 3.0+L/100 | |
| Dimensión de Máquina (mm) | 755x1130x1075 | 900x1410x1065 | 900x1410x1245 | |||
*Unidades de precisión en micras; unidades de longitud (L) en milímetros.

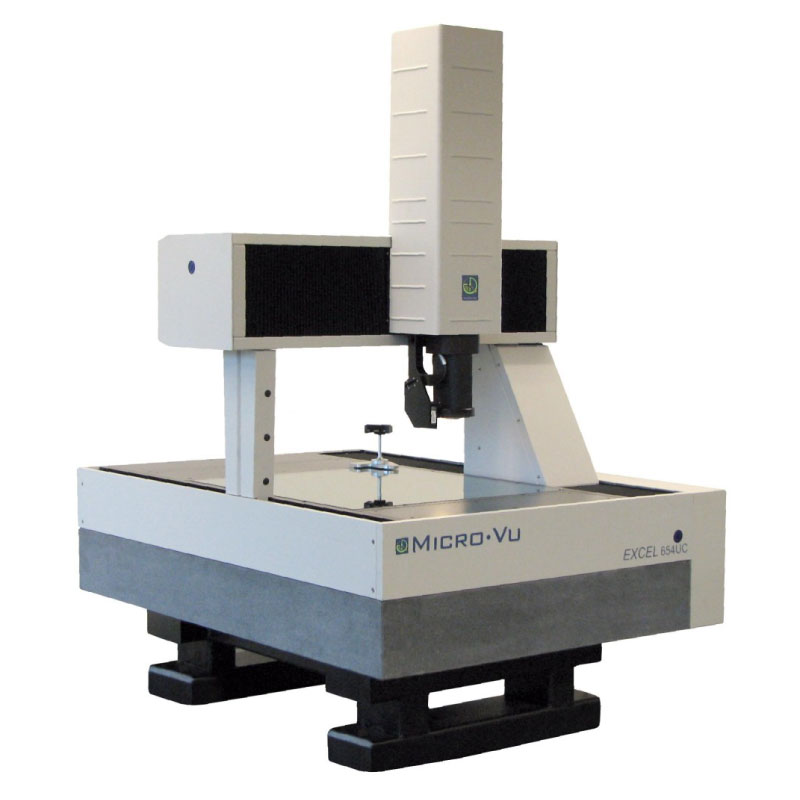

Excel
El modelo con mayor campo de medición. La Excel tiene la capacidad de medir piezas desde 5μ hasta de 2.5m de largo. Su robustez mecánica permite acomodar bandejas de piezas sobre la plataforma y así hacer mediciones en serie. Cuenta con la pre-instalación de múltiples sensores, que permiten incorporar el uso de la cámara, palpador y láser en el mismo programa de medición
• Detección automática de bordes.
• Mediciones hechas a gran velocidad y alta precisión.
• Zoom programable motorizado.
• Iluminación LED programable de 3 diferentes fuentes (anillo de luces, perfil, coaxial).
• Enfoque automático.
• Calibración no-lineal de óptica y plataforma.
• Software de metrología InSpec® propio.
• Compatibilidad de programas de medición con diferentes modelos Micro-Vu.
• Idónea para la medición en serie de varias piezas o piezas individuales grandes.
• Permite incorporar láser, palpador y eje giratorio.
| Excel 512 |
Excel 701 |
Excel 1054 |
Excel 1602 |
Excel 1654 |
Excel 200 |
Excel 250 |
|
| Volumen de Medición (mm) |
400x500x250 | 660x715x160 | 1050x1050x400 | 1050x1650x250 | 1250x1650x400 | 1250x2000x200 | 1600x2500x200 |
| Capacidad de la plataforma (kg) |
100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Precisión XY (μm) | 2.8+L/200 | 2.5+L/200 | 5.2+L/150 | 4.5+L/200 | 5.2+L/150 | 5.0+L/200 | 5.0+L/200 |
| Precisión Z (μm) | 3.0+L/100 | 2.5+L/100 | 3.8+L/100 | 3.3+L/100 | 3.8+L/100 | 3.0+L/100 | 3.0+L/100 |
| Dimensión de Máquina (mm) |
1295x1221x1629 | 1525x1607x1647 | 2000x1720x2088 | 2600x1720x1788 | 2600x1850x2088 | 1886x3084x1737 | 2252x3794x1737 |
VF7
El modelo VF7 tiene una capacidad de medición rápida y de alta precisión para piezas bidimensionales. Diseñado para minimizar la necesidad de ajuste de enfoque y posicionamiento de piezas. El panel táctil incorporado permite la búsqueda de programas de medición, su ejecución y visualización de resultados de forma automática.
- Identificación automática de piezas y ajuste de orientación.
- Detección automática de bordes.
- Sistema óptico de magnificación alta y baja.
- Medición de pieza completa con una sóla imagen.
- Software de metrología InSpec® incorporado.
- Iluminación: Luz de Superficie / Luz de Perfil / Luz Coaxial: LED de larga duración.
- Idónea para medición automática de piezas pequeñas de 2 dimensiones.
Software de Metrología InSpec®
Es el software de metrología InSpec permite crear y ejecutar rutinas de medición de una forma sencilla e intuitiva. Este software controla el movimiento de la plataforma/cámara, la magnificación de la cámara, la generación de imágenes y la iluminación.
InSpec® facilita la recopilación de datos de medición, el análisis de tolerancias geométricas y la generación de informes. Respaldado por mas de una década de desarrollo, InSpec® incluye calibraciones avanzadas de iluminación, óptica y de plataforma. Su interface sencilla y ubicación estratégica de iconos en la pantalla facilita el flujo de la programación.
Ventajas
• Incluido sin costo con los equipos de medición Sol, Vertex y Excel.
• Detección de bordes y enfoque automático.
• Amplia variación de herramientas de medición.
• Visualización simultánea del programa de la pieza, datos de medición, imagen de video, y esquema.
• Compatibilidad de programas de medición entre diferentes modelos Micro-Vu.
• Ubicación de iconos que facilitan el flujo de la programación.
• Vistas isométricas en tiempo real.
• Propiedades de GD&T incluidas en ventanas de tolerancias.
• Permite utilizar multiples sensores en una misma rutina de medición.
• Comunicación en tiempo real con Softwares de control de proceso estadístico.
• Importación y exportación de archivo DXF.
• Captura y almacenamiento de imágenes.
